Brouilleur Circuit - Bloqueur de téléphone cellulaire

Le mot brouilleur a été peu prononcé, mais très utilisé aujourd'hui principalement au Brésil. Vous devez avoir entendu parler de "chupa-cabra" ou de "Capetinha", car brouilleur n’est rien de plus qu’un bloqueur, et le capetinha est un brouilleur de téléphone portable, c’est-à-dire un bloqueur.

Ces dispositifs, bien qu'interdits, sont vendus librement sur des sites de contrebande tels que Mercado Mercado, principalement dans des publicités qui interdisent l'accès aux réseaux sociaux, à WhatsApp, etc. Dans ces annonces innocentes sont cachés ces gadgets qui sont utilisés le plus souvent pour commettre des crimes.

Brouilleur
Le Jammer est un dispositif électronique conçu pour bloquer un signal particulier (lumière, fréquence radio, etc.) en créant un bruit capable d'interférer, de brouiller et de bloquer ce signal. Le Jammer a des origines militaires, mais l’idée est venue aux mains de civils et plus tard aux criminels.

Quand je dis que Jammer est un bloqueur, je veux dire que ce n'est pas nécessairement un bloqueur de téléphone portable, il peut être développé pour bloquer une télécommande infrarouge, un émetteur FM ou tout type d'émetteur.

Dans cet article, nous montrons le circuit électronique d’un Jammer qui supprime le signal d’un téléphone portable, à condition qu’il fonctionne à une fréquence de 800 MHz. Ce circuit est simplement éducatif, pour nous l’électronique est un moyen de connaître le principe de fonctionnement.

À travers cet article, nous pouvons constater que l’utilisation de brouilleur de téléphones portables dans les prisons n’est pas une question technique mais politique.

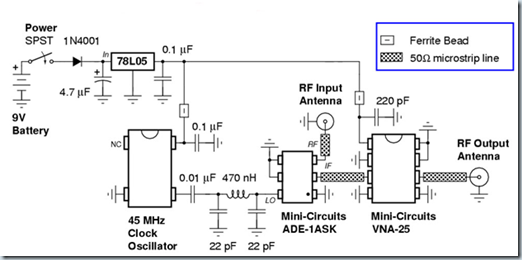

Le schéma ci-dessus montre la simplicité du circuit. Trois composants principaux assurent le bon fonctionnement du circuit. Nous avons d’abord un oscillateur à cristal avec une sortie TTL de 45 MHz, qui est une horloge d’oscillateur largement utilisée dans les anciennes cartes de PC.

Le 45 MHz est filtré par le circuit LC et envoyé à un port LO d’un DBL (mélangeur double équilibré) d’un Mini-Circuits MCL ADE-1ASK, mais tout DBL répondant à 1 Ghz peut être utilisé.

Une antenne est placée à l'entrée RF du DBL pour capter le signal du téléphone portable à proximité. Pour la sortie IF, un amplificateur monolithique des Mini-circuits est également utilisé, l'amplificateur utilisé est le VNA-25.

Le VNA-25 + est un amplificateur RF monolithique d’une plage de fonctionnement de 500 MHz à 2,5 GHz, qui présente le grand avantage de ne pas nécessiter de composants externes et dont la puissance de sortie est supérieure à +18,2 dBm (voir la fiche technique de VNA-25).

L’opération est simple, le signal RF local qui devrait être d’environ 800 MHz est capté par l’antenne et un signal de bruit plus puissant, supérieur à 15 dBm, est transmis par la deuxième antenne.

La différence de fréquence entre les signaux entrant et sortant du téléphone portable, réglé sur la fréquence 800 MHz, est exactement de 45 MHz, ce qui bloquera votre signal.

Verrou de téléphone portable
Avec ce système de brouillage de téléphone portable (Jammer), si quelqu'un essaie de parler sur le téléphone portable, seul le signal du téléphone est envoyé et il n'entendra rien sauf votre voix.

N'oubliez pas que ce bloqueur peut interférer avec les dispositifs de localisation de véhicules, les appareils de navigation GPS ou tout autre système fonctionnant dans la plage des 800 MHz.

Comme je l'ai expliqué, ce circuit est purement éducatif et son utilisation est conforme aux limites légales, lisez les termes du site.
